西门子Siemens Profibus DP 与 SATEL 数传电台的安装及基本设置

每天全球都有数以百计的Profibus安装依靠SATEL数传电台。只需要略微的修改Profibus装置中的速率和网络,使其在允许的带宽限制里遥测通信,一个无线的Profibus-DP网络就像插上电缆一样容易。SATEL公司是Profibus国际组织的成员之一,我们的数传电台是经过其他全部制造商成员用设备严格测试。我们对Profibus协议的贡献不但使我们得到了许多来自主要的Profibus产品生产厂商人士的推荐,而且还使我们得到了Profibus组织的推荐,

SATEL数传电台对于Profibus-DP网络来说是”看不见的”,因此他们不需要GSD文件或网络地址,也不需要像一个节点或者中继器一样计算。连接主要需要关注的是网络速率、重试、以及暂停时间这些由FCC强加的允许的带宽限制。(最大速率为19,200 bps。) 为了配置,我们可以提供所有Profibus通信设置给您。对于多个ProfiBus-DP子站, 使用9600 bps 或者 19200 bps传输速率高达50公里的无线覆盖范围是有可能的。

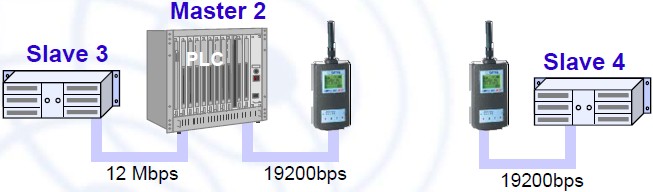

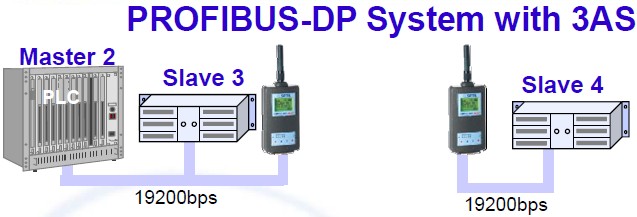

一个现场总线段系统(最大127个子站)。这使整个系统的速率要跟数传电台的串口速率一致, 两个现场总线段系统,主站有一个单独的接口卡给数传电台使用. 使系统全速运行。

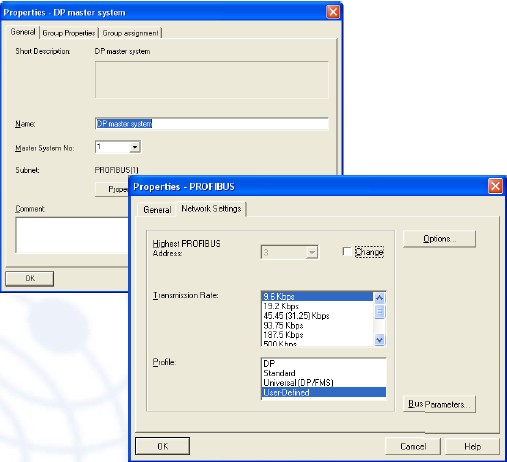

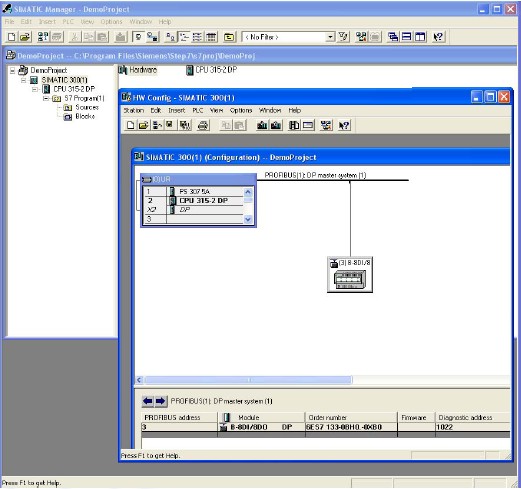

西门子模块设置步骤:这里有一个通过 Siemens S7 软件更改参数的例子。从项目窗口中选择"硬件"。点亮"PROFIBUS线"和点击右键”对象属性”。点击"属性"。选择标签"网络设置","9.6 Kbps"和"用户定义"和点击"Bus 参数"。

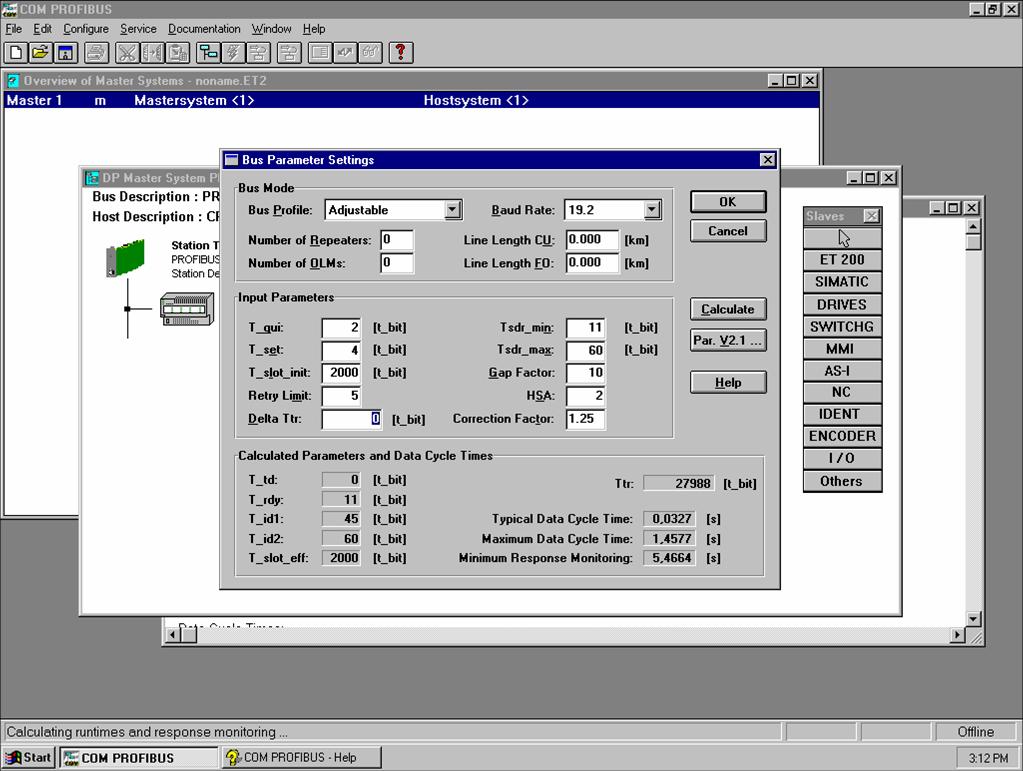

在这个图片中的数值请更改为以下参数后点击"OK"和下载新的设置到PLC。

Use the following parameter values to tune the system compatible with the delays in radio modem communication:

Tslot_Init = 2000 t_bit
Max Tsdr = 980 t_bit
Min Tsdr = 36 t_bit
Tset = 255 t_bit
Tqui = 20 t_bit
Gap Factor = 50
Retry Limit = 5


In addition, HSA (highest station address) = equal to the real highest PLC address in the system. System start-up time will be optimized if the master unit doesn't have to scan all slave addresses up to default number 126.

SATEL数传电台设置:请使用SATELLINE-3AS系列 SW 0.35或更高版本

Port 2 settinings: 9600 or 19200 bps/ 8 data bits / even parity / 1stop bit (RS-485/422)
Additional setup: make sure all options are checked OFF
Note: Port 1 is always RS-232. Port 2 can be set by hardware to be either RS-232 or RS-485/422.
Factory default is RS-232. Another thing to check out is that the radio signals are strong enough for error free data communication

接线:PROFIBUS使用RS-485作为串行端口的电工标准。RS-485是一个差分线接口并半双工运行。
SATELLINE-3AS 数传电台可以使用 NARS-2 接口适配器或者 CRS-PB 接口电缆连接到PROFIBUS 电缆。
注意当安装数传电台时,NARS-2 和 CRS-PB 都不能电流隔离。 因此PLC设备的RS-485应该有电流隔离或者(也更适宜)PLC接地和数传电台也应该同样
接地。数传电台天线的地是连接到数传电台里面操作电压的地和信号的地。为了避免潜在的差异,特别是在长电缆中,电流隔离 和/或者 普通的接地
(PLC+数传电台)是必需的。
这潜在的差异可能会破坏串行接口在数传电台内部碎裂。 当两个终端停止时,PROFIBUS使用总线拓朴, 两线电缆通常被隔离了。请确认两端的连接是
相同的。字母"A"(负极)在一些PROFIBUS连接器中并不是EIA规定的以及 3AS 指南中使用的"A"(正极)。
当运行的时候,可以耦合和退耦合子站而不影响其他子站,最重要的是两端的电缆已经停止。对于短的电缆长度, 有一边终止通常就已经足够了。
太多的终止会导致非功能性。
信号线是连接到DB-9的连接器,第3针(正极,"B") 和 第8针(负极,"A")。 这些线可能有颜色,但是它们并没有被定义。

配线应该要直接地, 正对正,负对负。

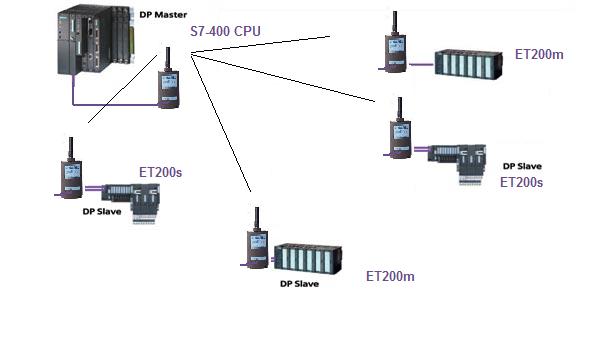

在无线网络中的Siemens Simatic S7- 400 Profibus DP 使用SATEL数传电台
