产品中心 >> 相控阵检测 >> OmniScan SX

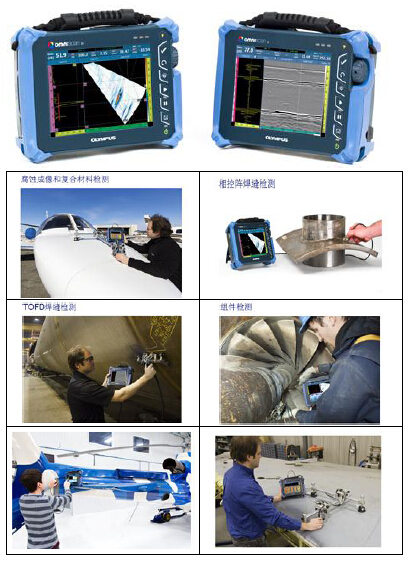

简介:Olympus不无自豪地为广大用户推出了最新研制的OmniScan SX，这是一款积累了20多年探索相控阵技术的经验，体现了OmniScan精华的探伤仪。为了更加方便地使用仪器，OmniScan SX在其8.4英寸触摸屏上使用了合理简化的新型软件界面。OmniScan SX是一款单组无模块仪器，针对检测要求较低的应用，这款仪器操作极为方便，性价比极高。

详细：
技术参数:
1.1设备接口：1个相控阵 PA接口　　2个UT LEMO 00接口
1.2聚焦法则数量：256个
1.3孔径 16个晶片 晶片数量 64个晶片
1.4脉冲发生器与接收器
脉冲发生器　　
PA通道电压：40V、80V、115V　　
UT通道电压：95V、175V、340V　　
脉冲宽度　　
PA通道：30ns ～ 500ns范内可调，分辨率为2.5ns。
UT通道：30ns ～ 1000ns范围围内可调，分辨率为2.5 ns。
脉冲形状（PA通道，UT通道）：负方波
输出阻抗
PA通道：< 30Ω
UT通道：< 35Ω
脉冲接收器　　
增益
PA通道：0dB～80dB，最大输入信号为550mVp-p（满屏高）
UT通道：0dB～120dB，最大输入信号为34.5Vp-p（满屏高）
输入阻抗
PA通道：60Ω
UT通道：脉冲回波模式：60Ω
脉冲发送接收模式：50Ω　　　　
系统带宽　　
PA通道：0.6 MHz ～ 18 MHz（–3dB）
UT通道：0.25 MHz ～ 28 MHz（–3dB）
1.5声束形成
扫查类型：扇形和线性
组数量：1个
1.6数据采集　　
数字化频率　　
PA通道：每5/4通道使用了一个插值后，为400MHZ（12比特）
UT通道：在每4个通道使用了一个插值后，为400MHz（12比特）
最大脉冲速率（PA通道，UT通道）：　　高达6kHz（C扫描）
1.7数据处理　　
数据点数（PA通道，UT通道）：最多8192个　　
实时平均
PA通道：2、4、8、16
UT通道：2、4、8、16、32、64
检波（PA通道，UT通道）：射频、全波、正半波和负半波　　
滤波　　
PA通道：3个低通、3个带通、5个高通滤波器
UT通道：3个低通、6个带通、3个高通滤波器（TOFD配置下为8个低通滤波器）
视频滤波（PA通道，UT通道）：平滑（根据探头频率范围调节）

1.8数据显示
A扫描刷新率：实时60 Hz
1.9数据同步
根据内部时钟：1 Hz～6kHz
根据编码器：双轴；1步～65536步
2.0可编程的时间校正增益（TCG）
点数 16个：每个聚焦法则有一条TCG曲线。
最大斜率：40dB/10 ns
2.1报警
报警数量：3个
条件：闸门的任意逻辑组合
2.2 数据文件容量：300MB，外置SD卡：16G
2.3 I/O端口
USB端口：2个
音频报警：有
视频输出：视频输出（SVGA）
2.4 输入/输出线缆
编码器：双轴编码器线（正交、向上、向下或时钟/方向）
数字输入：4个数字TTL输入，5V
数字输出：4个数字TTL输出，5V，15mA
采集开启/关闭装置：远程采集启动TTL，5V
电源输出线：5V，500mA电源输出线（带短路保护）
步速输入：5V TTL步速输入
2.5 显示
显示屏尺寸：22.3cm（8.4英寸）（对角线）
分辨率：800像素 x 600像素
亮度：600 cd/m2
观察角度：水平：-80°～ 80° 垂直： –60°～ 80°
颜色数量：1千6百万
类型：薄膜晶体管液晶显示屏（TFT LCD）
2.6 电源
电池类型：智能锂离子电池
电池数量：1节
电池供电时间：正常操作条件下，最少6小时
2.7 环境指标
工作温度范围：-10C ～ 45C
存储温度范围：–20C ～60C，带电池–20C～70C，不带电池
相对湿度：45 C无冷凝的条件下，最大70 % RH。
侵入保护评级：设计符合IP66评级
防撞击评级：通过MIL-STD-810G 516.6的坠落测试
2.8 整机尺寸重量
外形尺寸：267mmx208mmx94mm
重量：3.4KG含电池
