SATELLlNE-M3-R3 是一款超高频数据接收模块,它高度集成在一块轻便的PCB板上。其设计的目的是要集成到主机设备里,例如在土地测量的流动站或者RTK基站,传输全球导航卫星系统GNSS的校正数据。
SATELLlNE-M3-R3 配备所有必要的功能, 如70MHz的调频范围(403...473MHz)、可选的信道带宽和低功耗。可通过使用SATEL SL命令或者SATEL配置管理软件对无线模块进行配置。
SATELLlNE-M3-R3 兼容广泛使用的SATELLlNE-3AS和-EASy无线调制解调器,同时还兼容其他厂商的通信协议。
为了使SATELLlNE-M3-R3在不同的用途中成为最适合的模块,它的设计是灵活多变的。
客户可定制以下项目:
— PCB板的形状
— 机械紧固和它的类型
— 接口和天线连接器的类型
请联系我们以了解更多关于定制选项。
为了提供给客户更多的灵活性,M3-R3兼容广泛使用的SATELLINE-3AS和-EASy无线调制解调器,它同时也支持其他厂商的通信协议(如PacCrest-4FSK,-GMSK,-FSK)。
可通过软件选择信道带宽12.5,20和25kHz,SATELLINE-M3-R3具有70MHz的调频范围。最终用户可以在403... 473MHz的范围内选择操作频率。

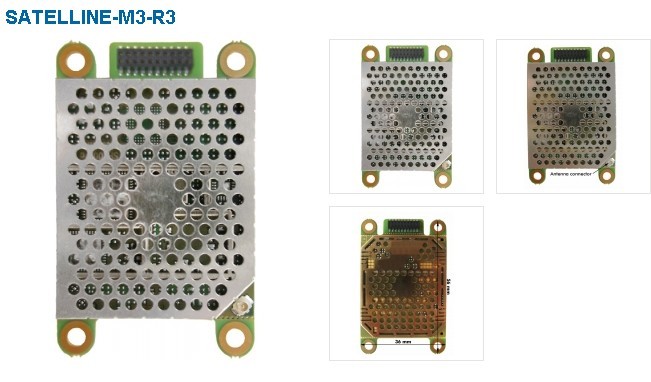

SATELLINE-M3-R3以不带外壳带射频屏蔽的PCB板形式提供,使之更容易安装在客户自己的机壳或主机设备中。
技术规格
接收-发射
频率范围 | 403 … 473 MHz |
调频范围 | 70 MHz |
调制方式 | 4FSK GMSK |
温度范围 | -25℃…+55℃ (根据标准) |
频道间隔 | 12.5 / 25 kHz 可选 |
灵敏度/载波功率 | -114 dBm |
功耗 | 0.5 W (接收) |
数据传输速度 | 1200...115200 bps |
工作电压 | +4 Vdc |
接口 | 1.27mm 孔距插座 |
尺寸/重量 | 57x36x6mm(w 螺母紧固)/43x36x6mm(w/o 螺母紧固) / 18g |
