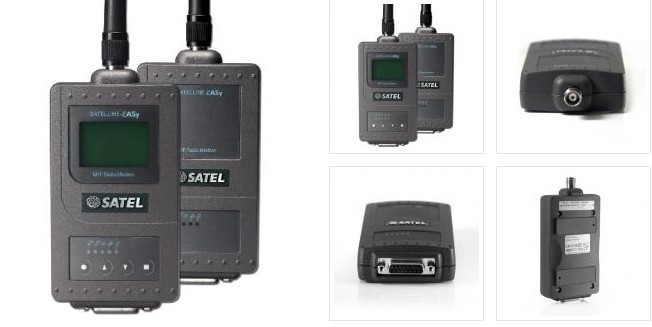

产品中心 >> UHF频段数传电台 >> SATELLINE-EASy
SATELLINE-εASy 配备了所有必要的功能,例如 70 MHz调频范围(403...473 MHz)在一个硬件里，信道间隔可选和低功耗可选电压范围+3─+9Vcd或+6─+30 Vdc两者选择其一。
可以用一个由 SATEL公司提供的终端程序或配置管理器来配置数传电台。 SATELLINE-EASy 兼容于被广泛使用的 SATELLINE-3AS系列产品，同时也兼容SATEL 辅助设备，例如 SATEL-LINK 产品。
SATELLINE-EASy 可配置LCD显示屏和按钮,便于设置数传电台。可用的操作电压经常影响系统选择何种组件。设计SATELLINE-EASy 时已经考虑到这点，它有两个操作电压水平作为订购时可选项：
选项 1: +3 ┈┈ +9 Vdc
选项 2: +6 ┈┈ +30 Vdc.
EASy为了向用户提供更灵活的 设备，产品兼容被广泛使 用的SATELLINE-3AS数传电台系列产品。为了向客户提供简化的售后，频道间隔12.5、20和25 kHz 可通过软件进行选择。由于有了良好的接收灵敏度， 1W输出功率使远距离传输成为可能。SATELLINE-EASy拥有70 MHz宽调频范围，让用户可以在403┈┈473 MHz之间选择操作频率。
技术规格
| SATELLINE-EASy | 技术支持 | ||
| Frequency Range | 403 ... 473 MHz | 徐工 | |
| Tuning Range | 70 MHz | 销售人员 | |
| Channel Spacing | 12.5 kHz / 20 kHz / 25 kHz（可选） | 销售1 | |
| Frequency Stability | <1 kHz | 销售2 | |
| Type Of Emission | F1D | 销售3 | |
| Communication Mode | Half-Duplex | 销售4 | |
| Spurious Emission | < -100 dBm (RX) < -80 dBm on 3rd harmonics @ 1215 - 1240 MHz (TX) | 售后 | |
| Modulation | 4FSK , GMSK | 售后1 | |
| 售后2 | |||
发射
| Carrier Power | 100, 200, 500, 1000 mW |
| Carrien Power Stability | <± 1.5 dB |
| Adjacent Channel Power | Acc.to EN 300 113 / CRF47 part 90 |
接收
| Sensitivity BER < 10E-3 (FEC ON) | -114 dBm @ 12.5 kHz -111 dBm @ 25 kHz |
| Adjacent Channel Selectivity (FEC ON) Selectivity at ±50 kHz | > 47 dB @ 12.5 kHz > 52 dB @ 25 kHz > 67 dB @ 12.5 / 25 kHz |
| Blocking (FEC ON) | > 86 dB |
| Intermodulation Attenuation | > 60 dB |
数据调制解调器
| Electrical Interface | Port1 fixed: RS-232 Port2 options: LVTTL, TTL or RS-232 / 422 (Port2 RS-232 / 422 selectable) RS-485 by external wiring |
| Interface Connector | D15, female |
| Data Speed of Serial Interface | 300 - 38400 bps |
| Data Speed of Radio Interface | 19200 bps (25 kHz channel) 9600 bps (12.5 / 20 kHz) |
| Data Format | Asynchronous data |
常规
| Operating Voltage | Option 1: +3 ... +9 Vdc Option 2: +6 ... +30 Vdc |
| Power Consumption, Typical Save Modes | 1.2 W (Receive) 7 W (Transmit) Sleep: 0.24 W / DTR: 5 mW |
| Temperature Range | -25 °C ... +55 °C (complies with the standards) -30 °C ... +65 °C functional -40 °C ... +80 °C storage |
| Antenna Connector | TNC, 50 ohm, female |
| Construction | Aluminium housing |
| Size H x W x D mm / Weight | 137 x 67 x 29 mm / 250 g |
